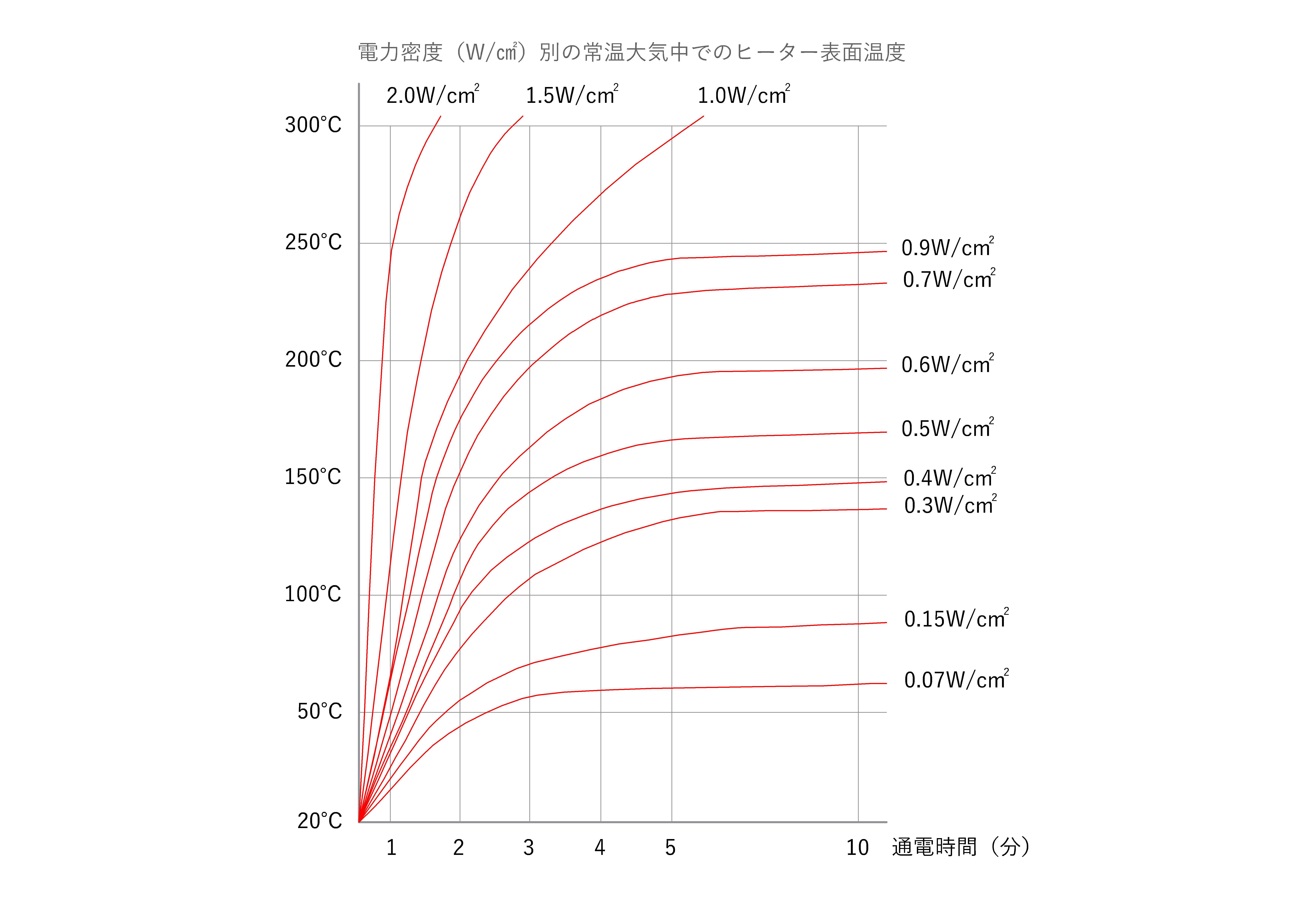

シリコンラバーヒーターを設計する際には、【電力密度】が重要な要素になります。1平方センチメートルに何ワットの容量を入れるかで、ヒーター表面温度が変化します。ワットを多く設定すれば温度上昇のカーブが垂直に近くなり、高温になります。より多くの熱量を必要とする場合には高ワットのヒーターが必要です。但し、シリコンラバーヒーターの絶縁材はシリコンゴムですので、200℃未満でのご使用を推奨します。そのため0.6Ｗ～0.8Ｗ/㎠の電力密度の電気容量を推奨いたします。（100mm×100mmで60W～80W）

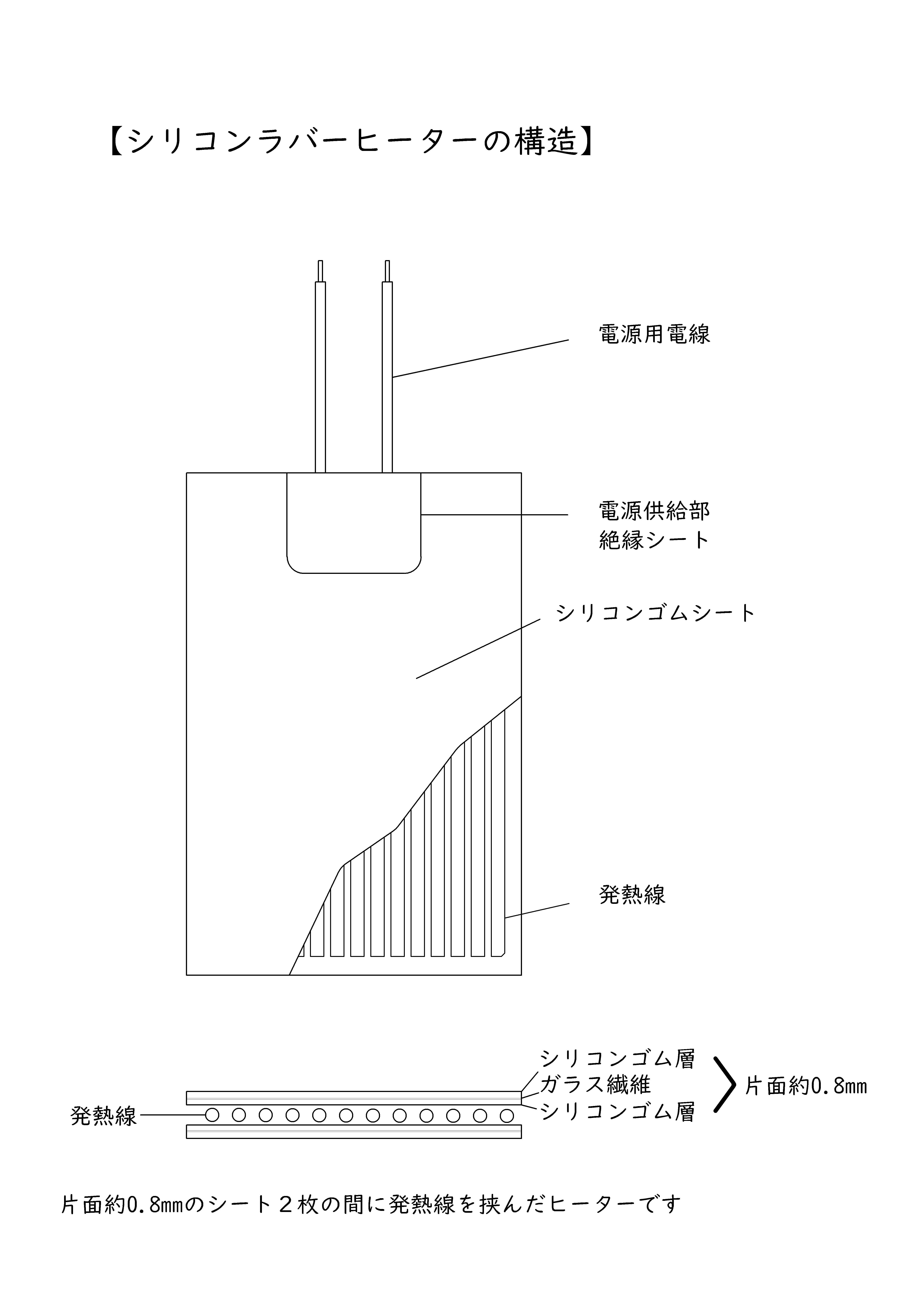

シリコンラバーヒーターの構造をご説明します。　　

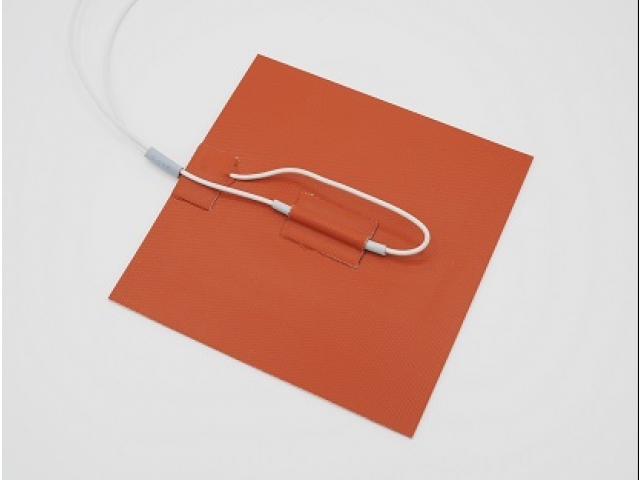

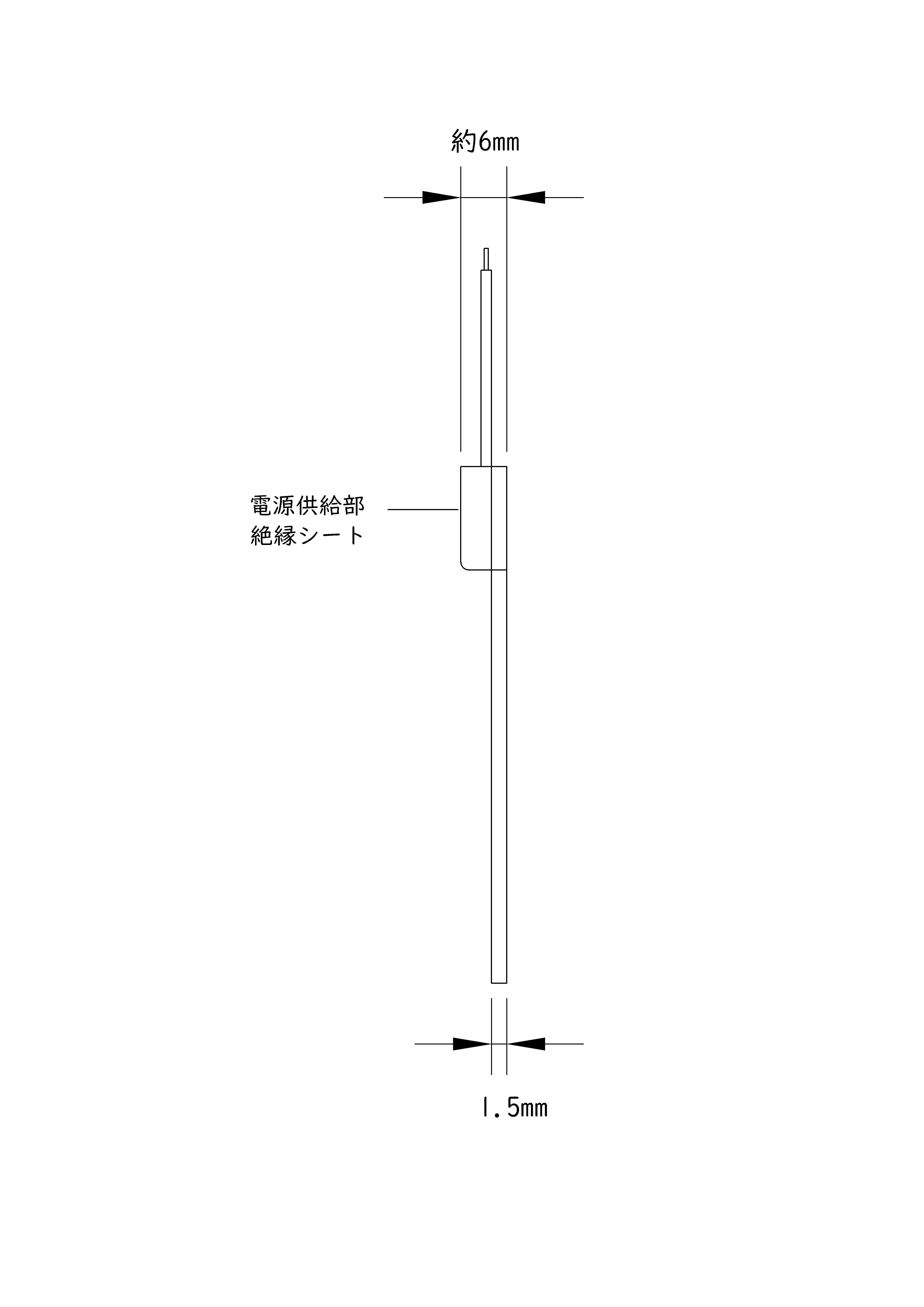

シリコンラバーヒーターは、厚さ約0.8mmのガラス繊維で補強をした、シリコンゴムシート2枚で発熱線を挟んだ構造のヒーターです。完成したヒーター全体の厚さは約1.5mm、電源の供給部分は電線の太さにもよりますが6mm程度になります。（太い電線を使用する場合は少し太くなります）
電源用電線などの仕様により多少異なりますが、100mm×100mmの角型シリコンラバーヒーターで約45グラム程度と軽くて薄いヒーターです。シリコンゴムを使用しているため、柔軟性にも優れています。

シリコンラバーヒーター（標準タイプ）は、UL規格94HBの基準を満たしたシリコンゴムシートを使用して作られています。〔ULファイルNo.E54153〕ULに関する資料がご必要な場合はお気軽にお問い合わせください。

A：シリコンラバーヒーターや、ポリイミドヒーター、ふっ素ヒーター、マイカヒーターなど、1枚からでもお気軽にご相談ください。どのヒーターも1枚からご注文いただけます。また、ご使用の温度域・用途に合わせた最適なヒーターをご提案いたします。

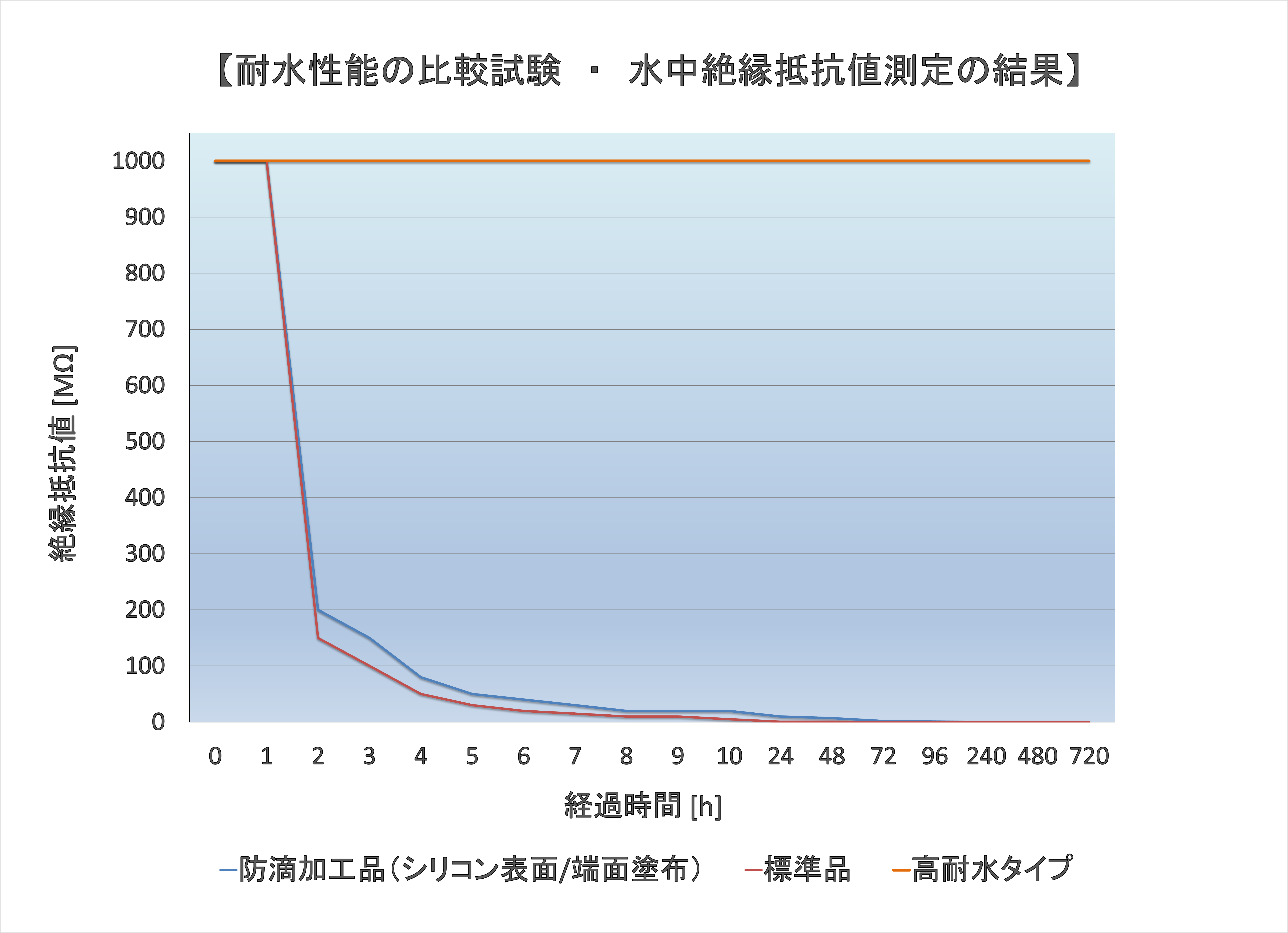

A：シリコンラバーヒーターは、ガラス繊維にシリコンゴムを密着させたシートで発熱線を挟み込んでいます。このシートのガラス繊維から水分が浸透してしまうため、水中や水がかかる場所、高湿度の場所でのご使用はできません。オプションで防水滴加工をすることは可能ですので、お問合せ下さい。

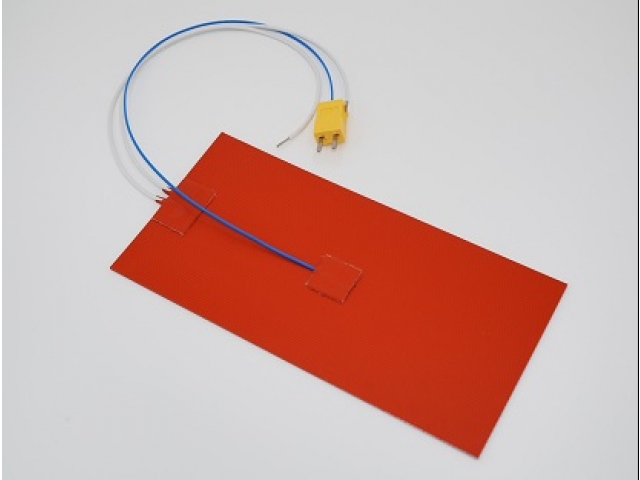

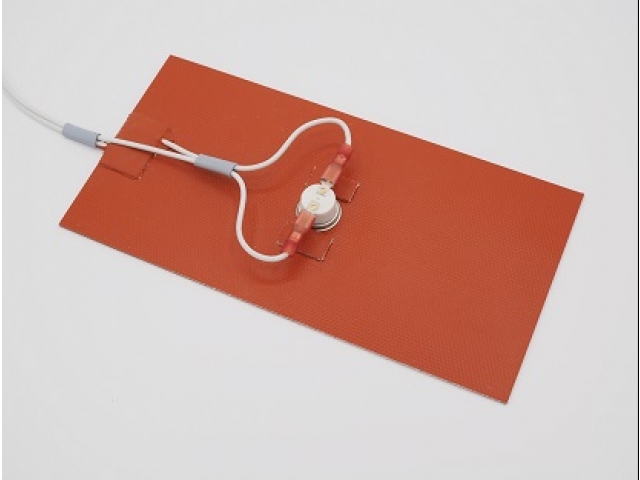

A：シリコンラバーヒーターの表面上（被加熱物に接しない面）に、温度センサーを取り付けることができます。センサーの形状などにより取付ができない物もありますので、お問い合わせください。

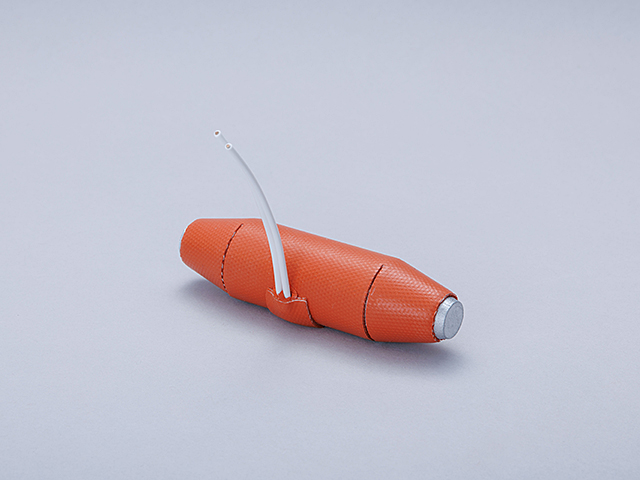

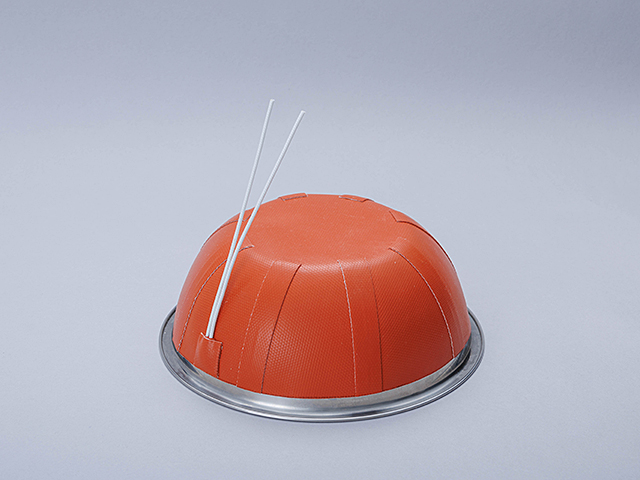

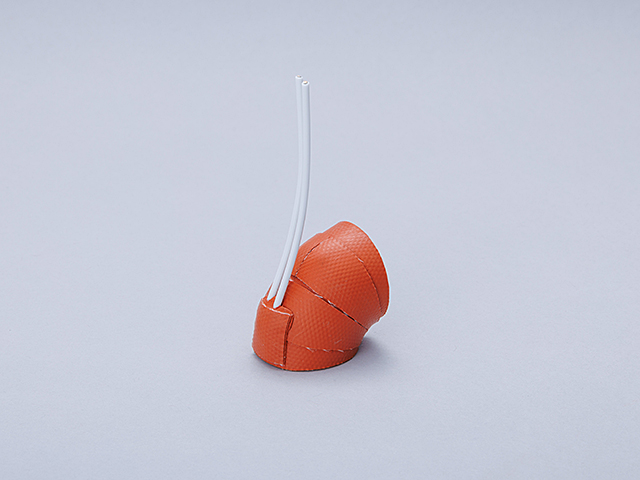

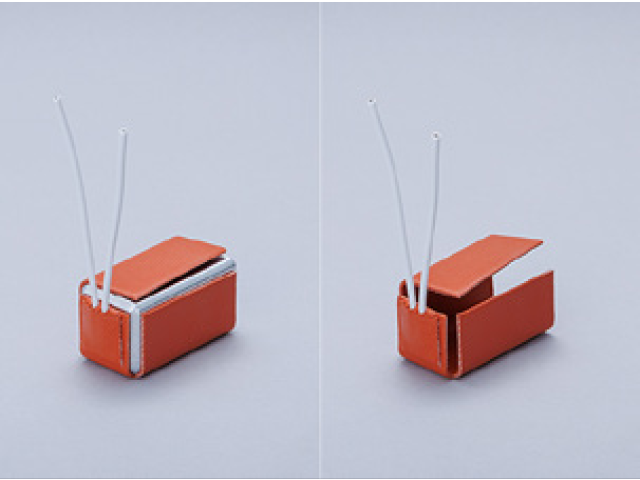

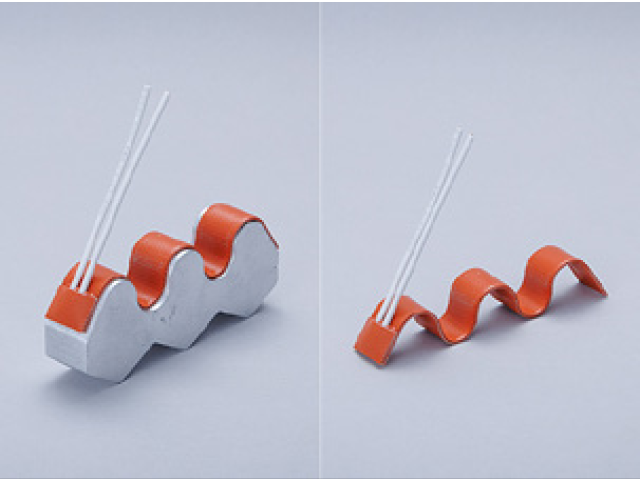

A：シリコンラバーヒーターは、柔軟性がありますので、曲げてご使用していただくことは可能ですが、直角に曲げることはできません。また、ヒーターを曲げて使用する方向が分かれば、発熱線のパターンを変えて曲げやすくすることができます。円筒形の場合には径に合わせて円筒形状に成型できますので、Φ50以下などの小さな径でご使用の場合にはご相談ください。

A：ヒーター内の発熱線が断線してしまいますので、製品購入後の寸法・形状変更はできません。感電する可能性がありますので、絶対におやめください。

A：シリコンラバーヒーターの素材は、－40℃の環境下でも問題なく使用できますが、電源用リード線などの仕様によっては使えない場合があります。ご使用前にご相談ください。

A： シリコンラバーヒーターにシリコンスポンジを貼り付けることが可能です。ヒーターの保温や火傷防止の断熱材として使用できます。但し、シリコンラバーヒーター自体の温度が断熱効果で上昇しますので、ヒーターの耐熱温度が超えないように温度調節する必要があります。

A： 12Vや24Vでの使用も可能です。ご使用の電圧でヒーター設計しますのでご相談ください。大きなヒーターや、ワットが大きなヒーターは製作できない場合がありますので、ご相談ください。

A：シリコンラバーヒーターは、発熱する際にシロキサンガスが発生します。このため、真空環境でのご使用には適していません。ポリイミドフィルムヒーターや、ふっ素シートヒーターなど他の面状ヒーターをご提案します。

A： シリコンラバーヒーターは、シリコンゴムを使用したヒーターですので、微量のシロキサンガスは発生し、完全に失くすことはできません。シロキサンガスが発生しないポリイミドヒーター、ふっ素ヒーターなどの面状ヒーターのご使用をご提案します。

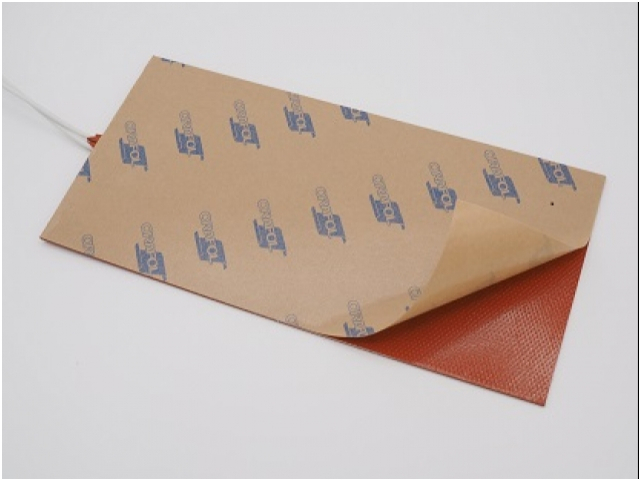

A：シリコンラバーヒーターを平面に設置されて使用するならば、150℃以下であれば両面テープをヒーターに施工し、貼り付けることができます。150℃以上でしたらシリコン接着剤を推奨します。

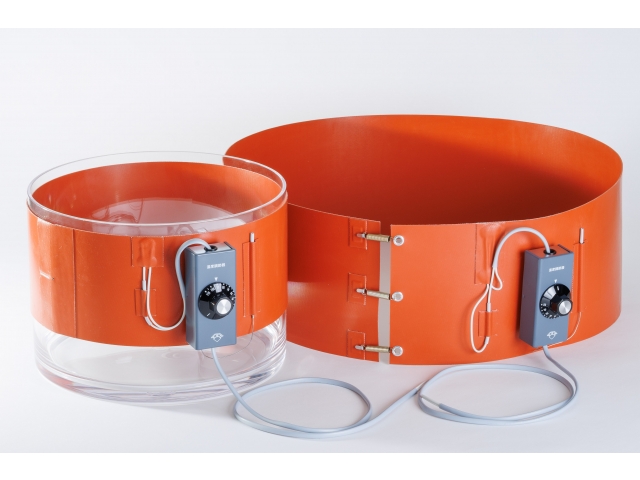

円筒形状に取付ける場合には、スプリングを掛ける方式、マジックテープをヒーターに取付ける方式、アジャストファスナーで固定する方法などがあります。ご用途に合わせてご提案いたしますので、お気軽にお問い合わせください。

A：サントレーディングのラバーヒーターは、RoHS指令10物質（2011/65/EU）で禁止されている物質は含まれてません。REACH規制にも対応しています。（規制適応除外用途は除きます）各種調査にも対応しますので、お気軽にお問い合わせください。

サントレーディングのシリコンラバーヒーターは環境負荷物質へ対応しています。ヒーターを構成する部品は、EU RoHS、REACHに対応したメーカー製品を使用していますので、環境負荷物質調査も迅速に対応します。

シリコンラバーヒーターをご使用いただいている用途をご紹介いたします。幅広い分野で使用可能なヒーターです。

【改善前】：工場内の搬送用コンベアに湿度によって搬送物が固着してしまう。
【改善後】：コンベアの筐体にシリコンラバーヒーターを設置することで、除湿されて搬送物が固着がなくなりスムーズに流れるようになった。

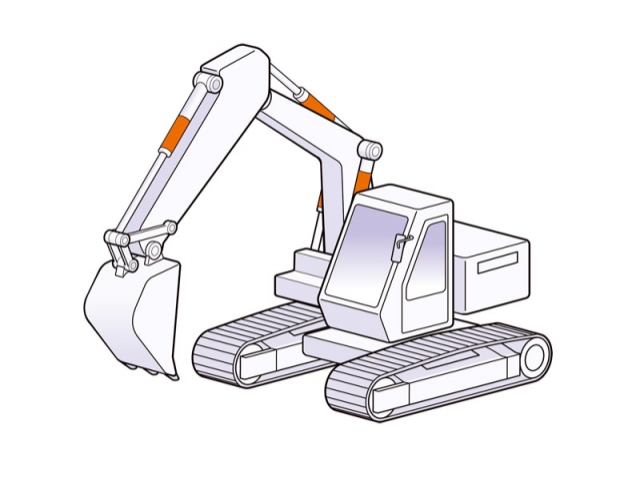

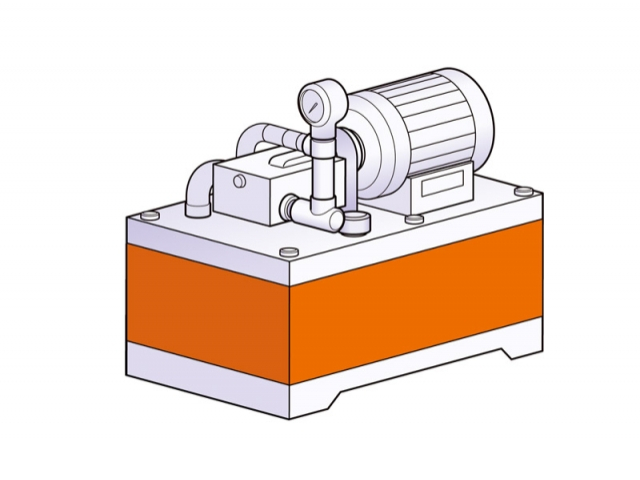

【改善前】：油圧システムが冬季の気温低下で油の循環が悪くなり、油圧制御に支障がでていた。
【改善後】： シリコンラバーヒーターを油圧タンクに貼り、油温を上げることで油が循環し、制御がスムーズになった。

【改善前】：冬季の寒い時期にタンク内の内容物が取出せない。
【改善後】 : タンクの側面にシリコンラバーヒーターを巻いて保温したことで、内容物の粘度が低下して取出しやすくなった。

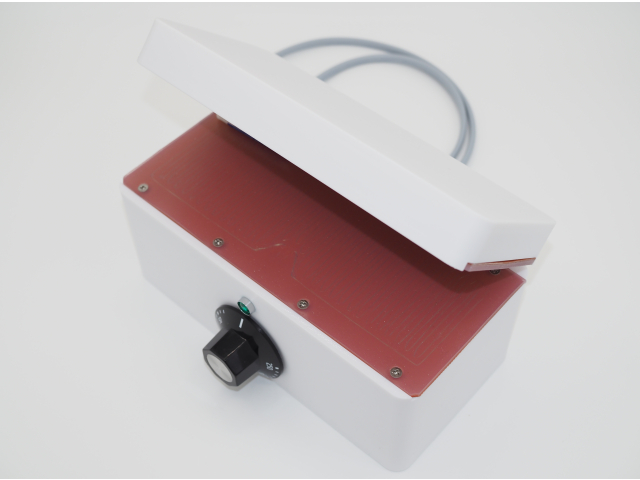

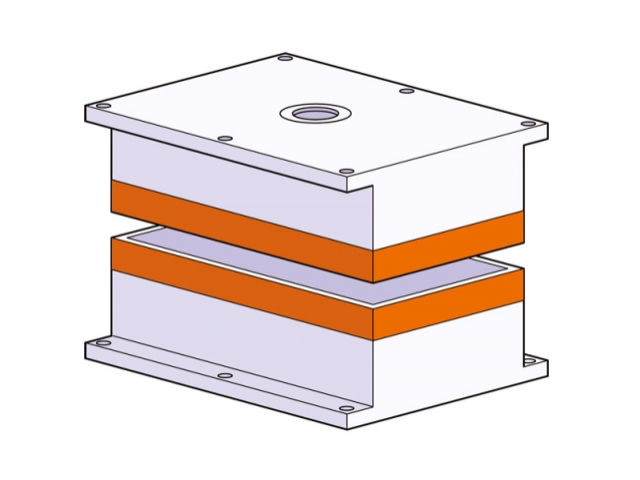

【改善前】：木工製品の成型を行う際に、型に押し当て成型していたが作業時間がかかっていた。
【改善後】：シリコンラバーヒーターを型に貼ることで、作業効率があがり、生産数が大幅に増えた。

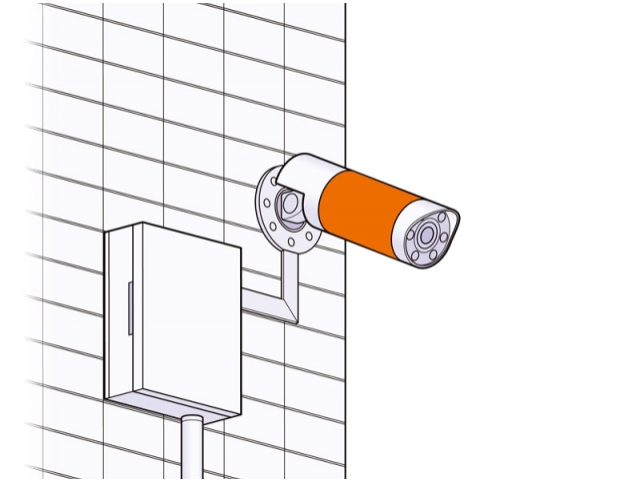

【改善前】：監視カメラのレンズが結露により曇ってしまい、撮影に不具合が生じた
【改善後】：レンズ側面にラバーヒーター貼ることで結露が防げ、撮影が良好になった。

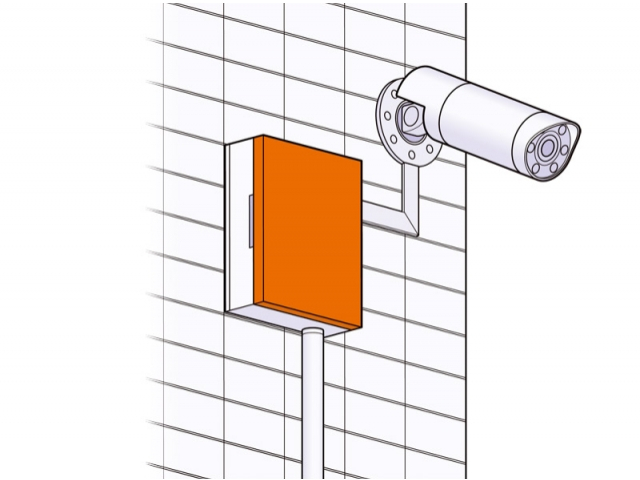

【改善前】：配電BOXの中が結露してしまい、電気的なトラブルが発生していた。
【改善後】：配電BOX内にシリコンラバーヒーター設置することで、配電BOX内の結露が防げるようになった。

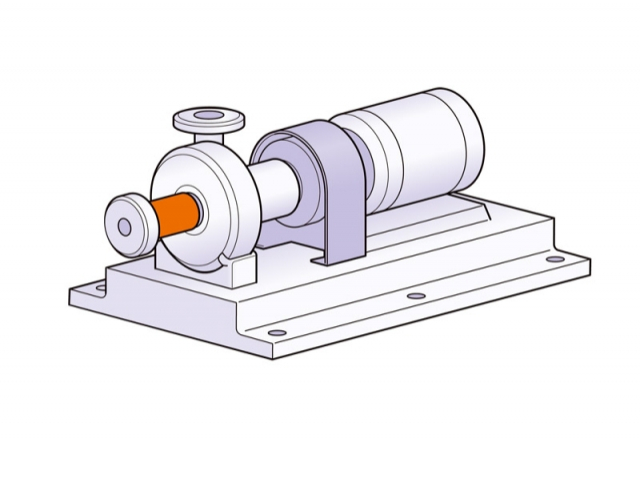

【改善前】：ポンプが外気温の低下で凍結してしまい、部品の交換作業が発生していた。
【改善後】： シリコンラバーヒーターをポンプのケーシング部に貼り、暖めることで凍結がなくなり、メンテナスが楽になった。

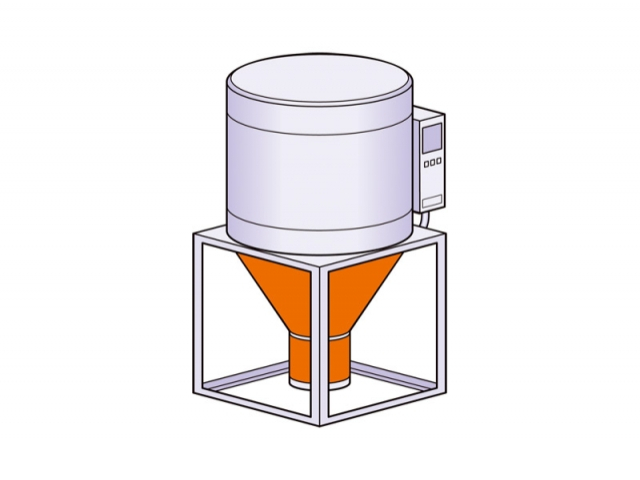

【改善前】: 工場設備のホッパー部に内容物が固着してしまい、内容物が流れ落ちずに作業に時間がかかっていた。
【改善後】: ホッパー部と排出部にシリコンラバーヒーターを取付けたことで、内容物の固着がなくなり、作業時間の無駄が省かれた。

＊その他にも様々な事例があります
お困りごと、相談されたいことがありましたら、何なりとお気軽にお問い合わせください

シリコンラバーヒーター　在庫・即納品です　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　電源用リード線300mm付（幅寸法中央から電線が出ています）　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　＊100V・200Vの電圧欄に『〇』が入っている物は在庫があります。『×』が記入されている物は在庫がありません。　　

―〖即納品仕様〗―
＊ヒーター本体厚さ 約1.5mm（電源リード線取出し口は除く）
＊電力密度：0.8W/㎠　
＊電源用リード線：シリコン被覆ガラス編組ニッケルメッキ軟銅線 300mm付
　詳しい仕様は下記の「ラバーヒーター【即納品】詳細内容」のボタンからご確認下さい。

＊ご注文は下記のボタンからお願いします。
問合せページ・【ご意見・お問い合せ欄】に、にご希望の『品番』と『数量』をご記入下さい。
＊３万円未満のご注文は別途運賃￥1,100.-（離島は除きます）が必要になります。

シリコンラバーヒーターは薄い面状のヒーターですので、他のヒーターに比べて加熱したい物により密着させて使用することができます。その反面、部分的に密着が甘く、被加熱物から少しでもヒーターが浮いてしまう箇所があると、その部分だけが温度が上昇してしまいます。温度上昇した箇所のシリコンゴムが耐熱温度を超えてしまい、不具合発生につながります。不具合を起こさないために、シリコンラバーヒーターは必ず被加熱物に密着させてご使用ください。
